sábado, 15 de diciembre de 2012

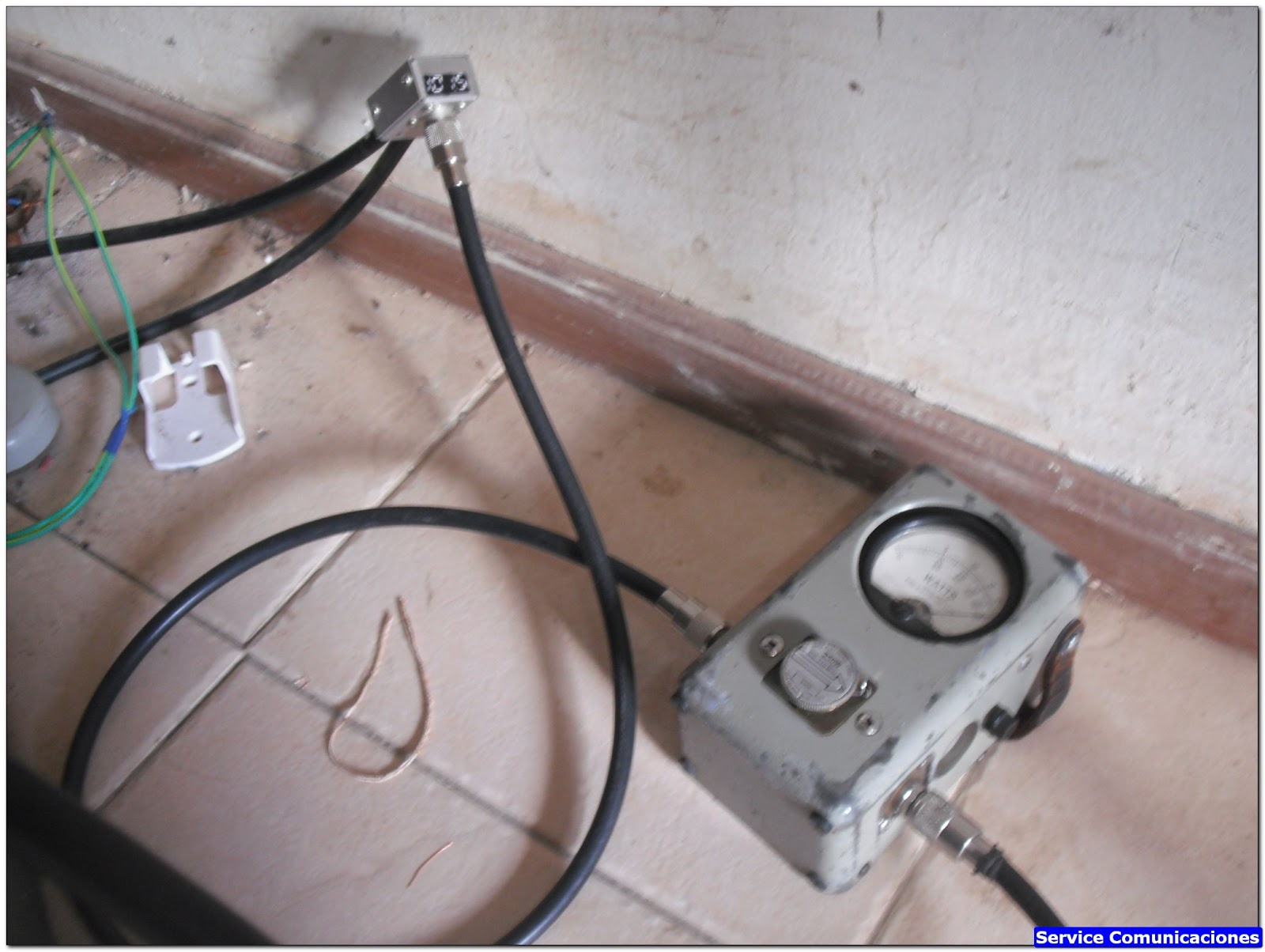

Reparacion transmisor FM Integracion 101.5 Mhz Acegua









martes, 20 de noviembre de 2012

Service Comunicaciones

Trabajos de mantenimiento preventivo y reparación en radiocomunicaciones a nivel Broadcasting y en sistemas de HF,VHF y UHF.


Tres tecnicos y mas de 40 años en el sector comunicaciones, trabajos en todo el pais en los sitios de transmision y reparación de equipos en nuestro taller.     Presupuestos sin cargo para los equipos enviados a nuestro taller                                                                                          Contacto:


E-mail: cx2ua@hotmail.com Tel. 44525795 - 44520490 Cel. 091387924

Felipe Carape N17, Treinta y Tres - Uruguay

Web : http://www.cx2ua.com.uy/Service%20Comunicaciones.html




viernes, 16 de noviembre de 2012

El cuarto de radio de MARLON BRANDO en el Pacifico

En los años 80 la revista española HOLA, publicó un amplio reportaje titulado:


El Mítico Marlon Brando Nos muestra su atolón Tetiaroa
Entre todas las imágenes, había estas dos de su cuarto de radio y una de las antenas...





Marlon tenía dos indicativos: En california: KE6PZH y en Tahiti: FO5GJ
En radio salía con el nombre de Martin Brandeaux



Su isla privada será en 2013 un lujoso refugio de vacaciones

http://www.hollywoodreporter.com/news/marlon-brando-resort-island-tahiti-353623


Fuente de esta noticia   http://www.ea1uro.com/web2/foro/index.php?topic=2003.msg8536#msg8536

viernes, 26 de octubre de 2012

SONY ICF- 7600 D






La actividad de radioescucha o diexismo, (Short Wave Listening en inglés, abreviado SWL) consiste en:


«la afición de escuchar emisoras de radio lejanas o exóticas. El nombre proviene de las siglas DX, donde la D significa distancia y la X, incognita.». (Wikipedia)
Este pasatiempo incluye tanto la escucha de emisoras de radioaficionado como comerciales (broadcasting), normalmente en Onda Corta (HF).

En este último caso se acostumbra a enviar un informe de recepción usando el código SINPO, que consta de 5 parámetros, cada uno con valores entre 1 y 5.
Las emisoras acostumbran a contestar con vistosas tarjetas QSL que se coleccionan ávidamente.



Junto con la llegada del indicativo como SWL llego la tan esperada SONY ICF 7600 D una radio capaz de sintonizar desde los 153 Khz hasta los 29995 Khz (la mía es la versión fabricada para Alemania por lo cual estaba limitada hasta 26100 Khz, pero fácilmente se modifica para dejarla a full mediante la eliminación de un jumper y agregar un Jack para antena externa.


Por cierto la radio con su antena telescópica tiene una más que sorprendente recepción en onda corta así como en FM, para onda larga y onda media usa su antena interna de ferrita con sorprendente calidad de recepción y selectividad, algo casi olvidado hoy en día con la gran cantidad de receptores chinos de muy mala calidad que inundan el mercado.

Con la llegada del indicativo y la radio me he puesto a explorar las diferentes frecuencias como hace 25 años atrás solía escudriñar las bandas de 60,49 y 41 mts con un radio grabador JVC.

En un primer momento pienso centrar mi atención en la onda corta, más adelante será onda media y larga.










miércoles, 24 de octubre de 2012

Reparación Enlace STL M31








Por ultimo el video durante los trabajos de reparación y ajustes

lunes, 22 de octubre de 2012

Amplificadores de FM M31 250 Watts y Combinador de Potencia 500 Watts

Reparación, calibración y trabajos en 2 amplificadores de Fm M31 de 250 Watts c/u


y en el combinador de potencia de salida de 500 Watts.




     Por ultimo el video de los dos amplificadores de FM de 250 Watts c/u ya sumados en el combinador y entregando 500 Watts a la carga Bird .



domingo, 14 de octubre de 2012

Amplificador FM M31 de 250 Watts

Reparación de amplificador de potencia FM M31 de 250 Watts
Este amplificador tenía el Mosfet MRF151G dañado así como otros defectos en la fuente conmutada de 48 Volts.
El amplificador de potencia FM  M31 de 250 watts
El mosfet MRF151G dañado
Fuente conmutada de 48 Volts
El amplificador con el nuevo Mosfet pronto para los trabajos de ajuste final
 El amplificador entregando 250 Watts luego de los ajustes

Por ultimo el video durante las pruebas del amplificador


viernes, 7 de septiembre de 2012

Kenwood R 2000



A casi cuatro años de comprado de segunda mano y luego de estar para la venta durante varios meses casi como material de chatarra, dado los múltiples defectos que presentaba, no se podía controlar la frecuencia del equipo desde el momento de encenderlo comenzaba a aumentar la frecuencia como si estuviera escaneando de continuo sin parar ante señales fuertes, no presentaba alguno de los dígitos en el displey, a la unidad de VHF VC-10 le aplicaron potencia y tenia los resistores del atenuador de 10 db quemadas y una larga lista de fallas algunas muy típicas de todos los equipos Kenwood.


Esas fallas fueron todas reparadas en un lapso de 48 hs. de recibido el receptor en mi taller, hoy años más tarde me decidi dedicarle algunos días para realizarle un chequeo y alineamiento general para así prolongar la vida de este magnífico receptor de comunicaciones HF - VHF y de paso ponerlo a punto dentro de los parámetros que indica su manual de servicio.


Según indica el manual de servicio lo primero que hay que medir es el oscilador de referencia de 36.000 Khz para ello lo mejor es dejar el receptor encendido durante almenos 15 minutos tiempo suficiente para que se estabilicen los osciladores y medimos con frecuencímetro sobre TP 4 donde debe indicarnos 36.000.000 Hz con una tolerancia de +/- 20 Hz.



En mi caso dicho oscilador de referencia estaba desplazado hacia arriba 3 Khz con un calibrador no metálico se retoca el trimer TC 1 hasta dejar dicho oscilador en la frecuencia de 36.000.000 Hz.



El receptor cuenta con 4 VCO 3 son los llamados L, M y H que se encargan de generar las frecuencias para la recepción en el margen de 100 khz a 29.999 Khz
Según en manual de servicio el procedimiento de medida y ajuste es el siguiente.



VCO: Modo AM frecuencia 1) 17.000.0 Khz medir en TP7 7,5 volts +/- 0,05 volts ajustar núcleo T3, 2) Modo Am frecuencia 16.999.9 Khz medir en TP7 2.3 volts o mas

VCO-H: Modo AM frecuencia 1) 29.999.9 medir en TP13 7,8 volts +/- 0,05 volts ajustar núcleo T8, 2) 17.000.0 Khz chequear en TP13 2,0 Volts o más.
VCO-M : Modo AM 16.999.9 Khz medir en TP13 7,8 volts +/- 0.05 volts ajustar T7, 8.000.0 Khz chequear 2,0 volts o más.

VCO-L: Modo AM 7.999.9 Khz medir en TP13 7,8 volts +/- 0.05 volts ajustar T6, 100.0 Khz medir en TP13 2.0 volts o más.



Luego pasamos a chequear la tensión de RB midiendo en la placa de rf TP4 donde tenemos que tener 2,3 volts para ajustar a esta tensión se actúa sobre VR7.


El ajuste de la cadena de frecuencia intermedia debe ser realizado con el receptor en USB en la frecuencia de 14.525.0 Khz


Primero se ajusta T1, T2, T4 y T5 en la placa de PLL para luego pasar a la placa de rf y ajustar las diferentes frecuencias intermedias.

Las frecuencias intermedias deben ser ajustadas siguiendo este orden según indica en el manual de servicio : T5,T6,T7,T8,T7,T6,T5,T9,T10,T12,T11,T10,T11,T12,T11,T10,T13,T14,T15,T16,T18
Como se puede notar el orden de ajuste es muy crítico y hay que seguir las indicaciones paso a paso.
Pese a que en el manual de servicio no está indicado, más adelante tengo pensado comprobar el correcto ajuste de estas FI con el uso de un generador de barrido de rf y sonda detectora que es el método que más me gusta para este tipo de ajuste “no sé porque en el manual no lo indican así, ya que es el mejor método de ajuste de un canal de frecuencia intermedia”


Luego tenemos el ajuste del primer mezclador balanceado con el receptor sintonizado en 187.3 Khz en USB hay que ajustar VR1 para mínimo heterodinaje.



Los pasos de ajuste del BFO para LSB y USB en mi caso están de más ya que a este receptor le realice la reforma que recomiendan en la web de Robert L. Williams KC7BUM donde se modifica el control de tono de audio para controlar la frecuencia del BFO y así tener un RIT con un ajuste más preciso.

En la segunda parte viene el ajuste del S meter, squelch, NB, primera trampa de FI, Unidad VC-10 de VHF.
