martes, 29 de marzo de 2011

Ursec Control del Espectro Radioelectrico


La URSEC Unidad Reguladora de Servicios de Comunicaciones esta dando grandes pasos en materia de control del espectro radioeléctrico, así es como hoy tuve oportunidad de ver la instalación y prueba de una de las 16 estaciones de monitoreo remoto que estará ubicada en la ciudad de Treinta y Tres como lo ira haciendo en las demás ciudades del interior del país.
Estas estaciones remotas de monitoreo son Receptores todo modo maraca ICOM PCR2500 con una cobertura desde 10 Khz. a 3,3 Ghz interconectados a Internet, con lo cual, en todo momento se esta monitoreando el espectro radioeléctrico en cualquier ciudad del Uruguay .
Hasta tuve oportunidad de escuchar estaciones en la banda de 40 mts. vía el receptor remoto ubicado en Maldonado.
Sin lugar a dudas es un gran paso en el control del Espectro Radioelectrico Nacional.






viernes, 25 de marzo de 2011

RF Ammeter


No hay Handbook que no lo mencione en su capitulo sobre antenas y líneas de transmisión.
En el pasado era uno de los instrumentos más codiciado por el radioaficionado y a falta de este era común usar un foquito como los usados en linternas para así controlar la carga del sistema irradiante.


Pocos son los radioaficionados que hoy lo usan, ya sea porque hay una gran cantidad de instrumentos analógicos y digitales que nos dan las mas variadas informaciones como potencia en watts, impedancia y reactancia de la antena, la ROE y muchos datos mas, así es como este tipo de medidor prácticamente ha desaparecido del uso habitual de los radioaficionados para seguir siendo usado casi en exclusividad por las emisoras de Broadcasting en Onda Media.

La mayoría de los instrumentos que hay hoy en el mercado están diseñados para ser usados en el interior de la estación o intercalados en la línea coaxial de 50 Ω .caso vatimetros de rf, analizadores de antena y otros.
En cambio el Amperímetro de RF o "RF Ammeter " donde el Weston 425 era el modelo mas buscado, es el instrumento que podemos usar dentro del cuarto de radio como fuera de el caso un ATU remoto, puede ser intercalado en la propia línea coaxial de 50 Ω como en cualquier otro punto que tenga una impedancia diferente a esta a diferencia de un vatímetro que solo puede dar medidas exactas si trabaja sobre una línea cuya impedancia sea de 50 Ω.

Su uso
Cada vez son mas los radioaficionados que se interesan por experimentar en las bandas de LF donde esta clase de instrumento se destaca para medir la potencia radiada por la antena.
Cuanto mayor sea la corriente que circule por la línea, mayor será también la potencia entregada a la carga

La medición de la corriente de rf constituye entonces una verificación en
el procedimiento de ajuste que indica cuando se logra la mayor potencia de salida.

Para las antenas que usan línea abierta como es el caso de la famosa G5RV es muy útil para medir el equilibrio en cada rama de la línea, ya que las corrientes deberán asumir idénticos valores.
Lo ideal seria contar con dos unidades iguales una para cada rama de la línea, pero si encontrar un amperímetro de rf hoy en día ya es difícil dos es casi imposible, por lo que será mas factible la conmutación del amperímetro sobre una rama u otra para efectuar mediciones comparativas.

El alcance de la escala dependerá de la impedancia de la línea o el punto de medición junto con la potencia a usar.
La corriente presumible podrá calcularse con la ayuda de la Ley de Ohm figura 1

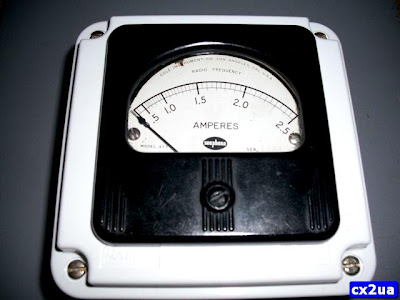

Pero a modo de ejemplo un amperímetro con escala a fondo de 2,5 Amper como el de la foto es ideal para trabajarlo con potencias de hasta 300 watts en líneas de 50 ohms o con la máxima potencia legal de 1Kw sobre una línea de 600 ohms, donde tendríamos una indicación de 1.29 Amper en tal condición.




El Amperímetro de RF en ningún caso nos dará indicación de la potencia reflejada,
si bien para eso esta el vatimetro de rf, lo importante es rescatar del pasado este magnifico instrumento que es una herramienta mas a disposición del radioaficionado experimentador del presente.

Tipos de RF Ammeter

Los modelos del pasado basaban su funcionamiento en un censor de termo cúpula figura 1



Estos eran de rango único por lo cual para aumentar la capacidad de la corriente que estos eran capaz de medir, se tenía que recurrir al uso de shunts confeccionados en cobre adecuados, una técnica algo similar a la usada con los amperímetros de DC a diferencia del material usado para el shunt.
Pero hoy en día el elemento censor es una bobina sobre un núcleo toroidal adecuado a la potencia y rangos de frecuencias a trabajar, este último es más económico y práctico, además de otras ventajas como menor capacidad parásita.


Este tipo de bobinas con toroides permite mayores rangos de medición prácticamente se puede construir una unidad que abarque el rango de 1 a 30 Mhz con alta precisión. Otra ventaja es que permite colocarle una llave con sus adecuados divisores resistivos para así formar una unidad con múltiples rangos de medición para que de esta forma se adapte a una gama de impedancias y potencias más amplias.


sábado, 12 de marzo de 2011

Espectro de FM en Treinta y Tres
