Down Converter DRM
Para poder recibir y decodificar las señales digitales de DRM "Digital Radio Mondiale" hay que conectar un down converter a la fi de 455 Khz.
En mi caso de mi Kenwood R-2000 y este pequeño Down Converter traslada la banda de fi de 455 a una nueva fi de 12 Khz.
Esto se logra gracias a un c.i. de Philips el famoso SA602 que en su interior tiene una etapa conversora de rf y una etapa osciladora.
En el oscilador de dicho c.i. hay conectado un cristal de 467 Khz para así por mezcla sacar los 12 Khz de diferencia 467 - 455 = 12 Khz.
Esta nueva señal de f.i de 12 Khz. es enviada a la tarjeta de sonido de la PC para su digitalización y proceso mediante el software adecuado
Esta es mi placa prototipo se arma en menos de 30 minutos para realizar las primeras pruebas de rx
El circuito del down converter de 455 khz a 12 khz
Disposición típica de los equipos para la recepción de DRM
Si le llamo la atención el tema lo invito a mirar la Web del colega Roland PY4ZBZ una de las mejores y mas completas, con mucha información sobre DRM y otros modos digitales.
miércoles, 16 de febrero de 2011
Frecuencia 430
Nuevamente esta en linea la Revista Digital Frecuencia 430 de Domingo Canales Villarroel CA3VQW
Seguramente como ha sido una constante a lo largo de estos años, la revista Digital Frecuencia 430 nos brindara la más variada información sobre nuestro hobby.
Link : http://www.frecuencia430.blogspot.com/
lunes, 14 de febrero de 2011
Antena Tuner
Post Ampliado y Republicado
¿Porque usar un Antena Tuner?
Todas las antenas a una frecuencia dada tienen una impedancia de entrada expresado en R + / - jX, donde R es la resistencia y Jx es la reactancia.
Si la reactancia es inductiva +J ( la antena es demasiado larga) el signo de J es +
Si la reactancia es capacitiva, el signo de J es -
La línea de alimentación a la antena es una transposición de la R + / - valor Jx a un nuevo valor en función de la impedancia, la longitud, y el factor de la velocidad de la línea de alimentación.
Con la ayuda de la carta de Smith podemos ver esto gráficamente.
Por lo tanto en el conector de antena tendremos un valor de R + / - Jx a una frecuencia dada.
Para que el transmisor pueda transferir la máxima potencia hacia la línea de transmisión, la impedancia de dicha línea de transmisión debe coincidir con la impedancia de salida del transmisor.
Esta impedancia esta normalizada en un valor de 50 ohmios J 0, en todos los equipos de estado sólido.
Entonces el propósito de un sintonizador de antena que es una red de adaptación de impedancias, es convertir la impedancia compleja de la línea de transmisión R + / - Jx a la impedancia normalizada de 50 ohms y J 0
Diseño
Los condensadores variables son del tipo de transmisión y deben quedar aislados del gabinete metálico o chasis .
Lo ideal es usar el mejor material posible pero todo depende del presupuesto particular de cada uno y de las condiciones de trabajo a que sera sometido el ATU.
Las soldaduras deben ser por recomendación a titulo personal " fuertes " el estaño es barato los transistores de rf no y realmente pese a que no usemos mas de 100 o 200 watts en el uso continuo esta unidad puede acoplar cargas muy variadas desde unos 5 ohm aprox lo que significa una alta corriente de rf hasta impedancias del entorno de los 800 y mas ohm, valor este mas alto medido por mi, lo que significa un que según la impedancia que acoplemos podemos tener altas corrientes de rf o alto voltaje en rf, en las derivaciones de la bobina o la llave de cambio de banda.
Por eso y por experiencia personal y laboral mejor una buena soldadura con soldador de la potencia adecuada y no ahorrar estaño que después se paga mas caro ante cualquier falla.
Las capacidades de los variables y la inductancia de la o las bobinas son variables según el material que tenga cada uno , para el ajuste hay que usar un analizador de antena o un watimetro de buena calidad entre el transmisor y el acoplador de antenas, con 5 watts o menos lo suficiente como para tener alguna indicación en el watimetro y con la ayuda de un clip cocodrilo comenzar banda por banda y siempre retocando los ajustes de C1 y C2 hasta encontrar el punto de la bobina en el cual tengamos cero potencia reflejada, en ese punto podemos sacar una derivación hacia la llave de bandas " lo ideal seria una bobina variable "
Asi que a buscar los mejores materiales para nuestro proyecto , en cuanto a los condensadores variables no recomiendo el uso de los tipicos condensadores de recepcion de radios viejas a valvulas , mejor gastar un poco en un buen par de capacitores variables para transmision .
Se puede descargar una vercion impresa de este articulo aca
Por si tienes preguntas o comentarios con gusto los contestare en mi direccion de e-mail : cx2ua@hotmail.com
73 buenos dx.
Paolo
viernes, 4 de febrero de 2011
Testimonio histórico de la creación del SODRE
Por Horacio A. Nigro
El Pasado
"En 1926, la Dirección Nacional de Radiocomunicaciones, dependiente del Ministerio de Defensa Nacional, bajo cuyas órdenes estaban las estaciones de telegrafía del Cerrito( Ver articulo anterior : Historia de la radio en Uruguay ) necesitaba comprar una nueva estación de telegrafía. Entonces, Dante Tartaglia, que era el jefe de la estación Cerrito, mandó importar de Estados Unidos esa nueva estación. Llega la nueva estación y, por error, en vez de mandar una estación de telegrafía, mandaron una estación de telefonía. Tartaglia le dice al ingeniero Gilberto Lasnier, director de Radiocomunicaciones del Ministerio de Defensa Nacional: 'Mire ingeniero, mandaron una estación de telefonía, ¿qué hacemos?', y Lasnier le contesta: 'Instálenla igual'.
Entonces, el Ministerio de Instrucción Pública y Previsión Social (ahora Ministerio de Educación y Cultura), designó una comisión con el propósito de crear una radioemisora oficial. La comisión estaba integrada por dos parlamentarios, el Dr. Francisco Giligliani y el Dr. Carlos Butler, el director de Radiocomunicaciones del Ministerio de Defensa, ingeniero Gilberto Lasnier, y el profesor Emilio Berdesio.
El emprendimiento contó además con Dante Tartaglia y Carlos Mazzey, dos de los primeros técnicos de la época. Así comenzaron las primeras emisiones de CWOA Radio Oficial, que a partir de 1929 pasó a ser CX6-SODRE. Esta nueva radio tuvo sus estudios en la Escuela Militar, y luego se trasladaron a Bulevar Artigas y Martín Fierro.
En 1927 empezaron a retransmitir las funciones del Teatro Colón de Buenos Aires, que permitía LS1, que era Radio Municipal (ahora Radio Diez). LS1 transmitía todas las temporadas de ópera desde el 25 de Mayo, fecha patria argentina, hasta finales de octubre."
(parte de una entrevista a Diego Errandonea quien fue uno de los primeros funcionarios del Sodre, donde ingresó a los 14 años como mensajero y llegó a ser Director General del Instituto. Lectura completa en http://www.larepublica.com.uy/cultura/7204-los-70-anos-del-sodre)
"En los hechos, el Sodre surgió estrechamente vinculado a CX6, a la cual se agregarían luego CX26 y CX38 (esta última, adjudicada a Carmelo, fue expropiada por el Poder Ejecutivo). Las emisiones de CX6 comenzaron de inmediato –el 1 de abril de 1930– desde la planta de Martín Fierro 2603, con un equipo Western Electric." (http://www.sodre.gub.uy.asp1-4.websitetestlink.com/Sodre/Sodre/Qui%C3%A9nessomos/tabid/59/Default.aspx)
Fotos antiguas del sitio trasmisor:
Sitio de trasmisión del SODRE, en la calle Martín Fierro, de Montevideo. La foto fue tomada en 1929,y muestra la sala el edificio de trasmisores y una de las torres.
Uno de los trasmisores de onda corta, CXA 10, 11900 KHz, 20 KW. Panel frontal.
Foto tomada en mayo 25, 1944.
Mapa de la planta trasmisora de "Martín Fierro" mostrando la estación y las antenas rómbicas para onda corta.
A la izq. la que apuntaba a N. América y la de la der. dirigida a Europa
El triste presente
Con la cámara en el bolsillo...

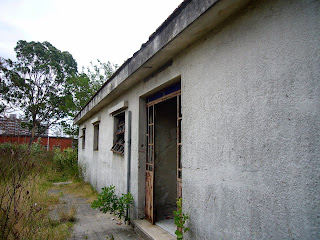

Visita fotográfica al ex sitio trasmisor de la calle Martín Fierro del S.O.D.R.E.
Este lugar lo conocí cuando "Radioactividades", el programa de DX (al inicio) y de "Medios" ("Mass Media") por CX 26 la emisora del SODRE (hoy radio Uruguay), comenzaba a ser una realidad, que algo distante de su formato inicial, dura hasta hoy.
En aquella época, como integrante del Grupo DX del Uruguay (DX Club del Uruguay), junto a varios otros compañeros, se vio la necesidad y se vislumbró la posibilidad de hacer un programa que hablara de nuestro hobby de la radio escucha y las radio comunicaciones.
Pues una de las primeras grabaciones de este programa se hizo desde acá. Aquí en la Planta trasmisora de la Calle Martin Fierro 2603 funcionó desde 1929 la emisora oficial, que pasó por otros lados después para mudarse a la calle Sarandí.
Vi cajones de madera con los discos grandes de la "Discoteca Nacional", vi al periodista Alfredo Dighiero despues de irradiar su programa sobre Gardel. Conocí los restos (esqueleto) de un viejo trasmisor.
Era el año 1989. 60 años antes este sitio de trasmisión comenzaba a emitir desde Uruguay al mundo. Por onda media y onda corta.
Hoy es un predio abandonado, lastimosamente destruido, antro de drogadictos (tuve que esperar que saliera dos tipos para entrar, y no sin temor), intrusos, beodos y bichicomes, al que los vecinos miran de reojo y con preocupación y al que nadie, excepto los mencionados, hoy parece interesar. Es una fortuna que pude estra aquí antes de que sea barrido por las motoniveladoras.
