sábado, 26 de diciembre de 2009

Toroides








Los nucleos toroidales tienen la ventaja de poseer un campo magnetico cerrado en si mismo.
En consecuencia al no producirse disperciones de flujo, no es preciso encerrarlos en una carcasa metalica para apantallarlos
caso este de la bobinas tradicionales con nucleo de aire o ferrite.
Esta caracteristica permite colocar muy proximas dos bobinas toroidales de dos etapas distintas, sin que se interfieran mutuamente.
Los nucleos toroidales tienen ventajas y limitantes como todo en la vida, algunas de las ventajas de usar un toroide es que un nucleo
fabricado por ej. para una banda de frecuencias de 2 a 50 Mhz, se puede utilizar tambien para una frecuencia 10 veces superior unos 500 Mhz sacrificando el factor Q lo cual ha permitido diseñar etapas de banda ancha y transceivers con una banda continua de trabajo desde los 1,8 mhz a los 30 mhz.
Otra de las ventajas es que las bobinas con nucleos toroidales tienen menor cantidad de espiras que una con nucleo de aire.
La limitante principal de los nucleos es la potencia maxima que pueden soportar, cuando se excede sus limites es cuando comienza la ITV producto de saturar el nucleo, con lo cual la onda senoidal de rf se convierte en una onda cuadrada muy rica en armonicos y hasta se puede llegar a la destruccion del nucleo por aplicar mas potencia de la que este puede soportar.

Las letras de identificacion en los circuitos

Los toroides se identifican por letras como se puede apreciar en los circuitos, por ejemplo T44/2 y el numero de espiras, el significado de estas letras es el siguiente : la primer letra T es simplemente toroide , el 44 indica el diametro externo en centesimas de pulgada y el /2 nos indica la aleacion ferromagnetica empleada en la fabricacion del nucleo.
Este ultimo numero es el mas importante ya que determina la frecuencia de resonancia .

Sigla -- Diam. Externo -- Diam. Interno -- Altura

T.25 6,5mm 3,0mm 2,5mm
T.27 7,1mm 3,8mm 3,2mm
T.30 7,8mm 3,9mm 3,2mm
T.37 9,5mm 5,2mm 3,2mm
T.44 11,2mm 5,8mm 4,0mm
T.50 12,7mm 7,7mm 4,8mm
T.60 15,2mm 8,5mm 5,9mm
T.68 17.5mm 9,4mm 4,8mm
T.80 20,0mm 12,6mm 6,3mm
T.94 23,9mm 14,0mm 7,9mm
T.106 26,9mm 14,5mm 11,0mm
T.130 33,0mm 19,8mm 11,0mm
T.157 34,9mm 24,0mm 14,5mm
T.184 46,7mm 24,0mm 18,0mm
T.200 50,8mm 31,8mm 14,0mm
T.200A 51,0mm 32,0mm 25,0mm
T.225 57,2mm 35,6mm 14,0mm
T.225A 57,2mm 35,6mm 25,0mm
T.300 77,2mm 49,0mm 12,7mm



Los colores de identificacion

En los toroides no figura ninguna sigla de identificacion para ello se usan dos colores, el primero cubre tres lados del perimetro del nucleo y el segundo color solo cubre un lado .

0 Marron Gris 50 - 300 Mhz
1 Azul Gris 0,5 - 50 Mhz
2 Rojo Gris 1 - 30 Mhz
3 Gris Gris 0,03 - 1 Mhz
6 Amarillo Gris 2 - 50 Mhz
7 Blanco Gris 1 - 20 Mhz
10 Negro Gris 10 -100 Mhz
12 Verde Blanco 20 -200 Mhz
15 Rojo Blanco 0,1- 3 Mhz
17 Azul Amarillo 20 - 200 Mhz
22 Verde Naranja 20 - 200 Mhz








Las formulas que se utilizan para enrollar inductancias sobre nucleos toroidales, son las siguientes :

Mhz : 159,235 / raiz cuadrada microH · pf
pF : 25.330 / (Mhz · Mhz · uhy)
uhy : 25.330 / (Mhz · Mhz · pF )


Por consiguiente tras haber enrollado sobre un nucleo un determinado numero de espiras, no tenemos mas remedio que medir su inductancia con un inductametro de precision y una vez conocido el valor en uHy, podemos averiguar la frecuencia que sintonizaremos al aplicar en paralelo una capacidad conocida o bien que capacidad debemos elegir para sintonizar la frecuencia deseada.

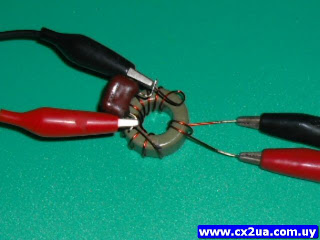

Si queremos saber la frecuencia de exacta de sintonia de una bobina toroidal, se pueden conectar sus extremos utilizando una capacidad de valor conocido, a un osciloscopio luego se enrolla una sola espira que se conectara a un generador de rf .

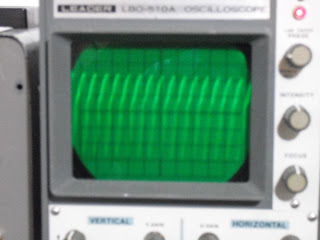

Girando el dial de sintonia del generador tendremos que buscar en que frecuencia aumenta bruscamente la amplitud de la señal en el osciloscopio para luego volver a reducirse.
La amplitud maxima corresponde a la frecuencia de resonancia de la bobina con la capacidad que se le ha conectado .

Algunas indicaciones de utilidad

Al enrollar sobre estos nucleos alambre sin esmalte o capa protectora hay que chequear que el toroide esta bien aislado por su pintura de colores si la tiene , algunos toroides solo tienen un color y la parte gris puede ser conductora , con lo cual tendriamos espiras en corto .

Las espiras que hay que enrollar en un nucleo deben cubrir toda su superficie circular, no importa la cantidad de espiras hay que separarlas hasta lograr ocupar toda la superficie del nucleo .

Al juntar las espiras en un nucleo aumenta su inductancia y al separarlas esta baja, para conseguir Q elevados hay que enrollar muchas espiras y utilizar capacidades reducidas y al enrollar pocas espiras y utilizar capacidades elevadas , se reduce el factor Q pero se aumenta la frecuencia maxima en que puede trabajar el nucleo.

Los nucleos son muy fragiles, hay que tener mucho cuidado al enrollar las espiras y al trabajar con ellos ya que si se caen o someten a mucha fuerza se rompen facilmente.

sábado, 28 de noviembre de 2009

El medidor S en receptores de comunicaciones




Si es perillero no se preocupe en el peor de los casos solo le dara un reporte falso a su corresponsal, pero si es radioaficionado no esta de mas tomarse unos minutos y prestarle atención al medidor de señales de su receptor.
El medidor de señales S es un instrumento muy valioso ya que es usado para dar reportes de las señales a nuestro corresponsal y asi este puede tener una idea como llega por nuestra estación, condiciones de propagación en diferentes horarios y bandas, hasta podemos usar este instrumento para realizar un sin fin de ajustes y mediciones de los mas diversos tipos como por ejemplo medir la intensidad de las señales armonicas de nuestro transmisor, probar la atenuación de determinado filtro pasa bajos o pasa banda, otro de los tantos usos es como instrumento de minimo junto con un puente de rf para asi encontrar el valor de impedancia y reactancias del componente que estemos midiendo.
Ya en 1962 el Ing. Rodolfo Engster titular de Laboratorios " ER" presentaba a su receptor "ER 1962" como un autentico medidor de campo al traer su medidor de señales con escalas en micro volts " uV "










Sea el uso que se de a este legendario precursor del ojo magico, hay que tener encuenta que las medidas solo seran certeras si nuestro medidor esta debidamente calibrado, donde cada unidad S representa 6 db de variacion en las señales y cada unidad S tiene su valor en uV o dBm .
Por lo cual a modo de ejemplo S5 equivale a una intensidad de 3,16 uV o -97 dBm y S 9 corresponde a una intensidad de 50,06 uV o -73 dBm y esto como todas las unidades de medicion tienen una referencia, en este caso la referencia es una impedancia de 50 ohms.



Hay dos valores de intensidad tanto en uV o dBm para el mismo valor S y esto en ocasiones puede ser motivo de confusion, el tema es que hay una escala de valores para las unidades S en el rango de los 100 khz hasta los 30 mhz y otro rango o tabla de valores con -20 db de diferencia para los equipos que operan desde los 30 mhz hacia frecuencias superiores, en los receptores de buena calidad caso el Kenwood R-2000 que cubre desde 100 KHz hasta los 174 Mhz , este trae presets de ajustes independientes para el medidor S en el rango 100 Khz a 30 Mhz y otro para las unidades S en la banda de Vhf , con lo cual el medidor S de dicho receptor cumple con las normas tanto en el espectro de hf como en vhf .




Valores en unidades S para el rango 100 khz a 30 Mhz

Unidad S Po en 50 ohms dBm en 50 ohms

S0 0.1uV -127dBm

S1 0.2uV -121dBm

S2 0.4uV -115dBm

S3 0.8uV -109dBm

S4 1.58uV -103dBm

S5 3.16uV -97dBm

S6 6.3uV -91dBm

S7 12.6uV -85dBm

S8 25uV -79dBm

S9 50uV -73dBm

S9+10 158,30uV -63dBm
S9+20 500,59uV -53dBm
S9+30 1,58 mV -43dBm
S9+40 5,01 mV -33dBm
S9+50 15,83 mV -23dBm
S9+60 50,06 mV -13dBm


Todos los receptores con instrumento medidor de unidades S traen por lo menos dos preset o potenciometros para ajustar el instrumento en el cual uno seria el ajuste a S 0 y el otro a S 9 .
Con la ayuda de un generador de rf seria importante realizar medidas para ver si la unidad S del instrumento se corresponde a la intensidad de señal en uV o dBm que estamos aplicando en el terminal de antena o a la entrada del canal de frecuencia intermedia segun sea el caso del generador que se use, en mi caso particular el ajuste es en el canal de fi para ademas de ajustar el medidor S puedo darle el ancho optimo a las bobinas de f.i. con la ayuda de un generador de barrido de rf National VP-8820B , punta detectora y osciloscopio .







Hay casos en que podemos tener lecturas en las unidades S desde S1 hasta S 9 donde estas coinciden con la intensidad de señal aplicada por el generador pero cuando aplicamos 500,59uV que equivale a S9+20 ya las lecturas no son iguales y lo mismo pasa al aplicar 5,01mV donde tendria que indicarnos S9+40 en algunas ocaciones el instrumento del receptor no indica esas lecturas, esto puede ser basicamente por un mal ajuste de los preset correspondientes, algun componente fuera de valor con el paso del tiempo o en el caso menos probable por un diseño muy basico o malo de la etapa encargada de controlar el medidor S .
Por suerte en internet hay de todo y hasta hay una pagina alemana http://www.s-meter.de/ donde uno puede diseñar online la escala de su medidor de señales en caso de querer anexarle un medidor de señales a algun receptor que no lo posea o simplemente estar diseñando un receptor desde cero .

Como se notara el medidor de señales S es un magnifico instrumento que tenemos al alcance en la gran mayoria de los receptores y que en ocasiones no le damos el real valor que éste merece.



Versión pdf para imprimir

lunes, 2 de noviembre de 2009

Caida de la antena Tunipolo de CW 116 Radio Agraria

El dia Viernes 30 de octubre a las 20 hs. una turbonadas azoto a Valentines y a Cerro Chato provocando la voladura de techos, caida de lineas telefonicas y de suministro de energia electrica y ademas tiro la torre de 64 mts. de Radio Agraria CW116 1160 khz


Asi quedo la torre de 64 mts. de altura













Unidad de sintonia dañada

Preparando una segunda unidad de sintonia para alimentar con 1 kw, un hilo largo como antena de emergencia.





Antena de emergencia para reanudar las transmisiones utilizando una potencia de 1 kw .



viernes, 24 de julio de 2009

Transverter Ten Tec 1208 de 50 Mhz





El transversor Ten Tec 1208 originalmente trae un cristal de 36 mhz para el oscilador local, el cual es mezclado en transmisión con la señal de FI en 14 Mhz para dar a la salida del anillo mezclador a diodos una señal de 50 mhz ( 14+36) =50 mhz
Basicamente la modificación de el transverter esta a nivel de la frecuencia del oscilador local de 36 mhz y la etapa de fi de rx, no hay que modificar nada en las etapas de 50 mhz .
Comenzamos cambiando el cristal original de 36 mhz por uno de 40 mhz para tener la nueva fi que deseamos de 10 mhz 10+40=50 mhz .
Esta nueva frecuencia FI es mucho mas comoda de trabajar ya que en el transceiver solo hay que cambiar imaginariamente el 1 por un 5 asi 10000 khz serian 50000 y 12200 serian 52200khz











La segunda etapa de la modificacion es realizar un pequeño retoque a la bobina con nucleo amarillo, para esto ponemos el transceiver en 12000 khz que serian 52000 khz y giramos el nucleo amarillo hacia adentro "mayor inductancia" observando el medidor S para encontar el punto de mayor señal o ruido de banda






Ya que estamos con el equipo desarmado aprobechamos y le colocamos a todo el disipador de los transistores finales 2SC1971 grasa siliconada disipadora de calor para asegurar la mejor transferencia de calor hacia el resto del chasis.








Una modificacion algo similar es la de Christoph Petermann DF9CY
http://www.df9cy.de/tech-mat/tt1208/tt1208.html

Las opiniones de varios colegas en eHam http://www.eham.net/reviews/detail/1316




Versión pdf para imprimir

martes, 5 de mayo de 2009

Exitador de 10 watts para 40 mts.





Inspirado en el Micro Hobby de Norberto Lu8eha pero con la intención de simplificar aun mas el circuito, usando componentes faciles de conseguir por cualquiera y eliminando el circuito integrado 74HC240 , diseñe una etapa osciladora a cristal compuesta por Q1 BC547, luego a esta etapa le sigue una etapa formada por Q2 otro BC547 que se encarga de transformar la onda senoidal del oscilador en una onda cuadrada a la frecuencia del oscilador .




En la etapa buffer de el mosfet de salida tenemos un aplificador formado por un par de salida complementaria Q3 y Q4 con un BD135 y BD136.


Con esta etapa se remplaza el integrado 74HC240 y es suficiente para exitar a Q5 un IRF510 el que entrega una potencia de mas de 10 watts a 50 Ω y 12 volts de alimentación.



para ver mejor el circuito pulse aqui

lunes, 2 de marzo de 2009

Transmisor pdm para 40 mts

Transmisor pdm para la banda de 40 mts. en face de ajuste, a la fecha esta entregando 100 watts de portadora medidos sobre carga de 50 ohms.


diseño de las placas


Diseñando la placa del generador de ancho de pulso


Foto007


Vista del generador de ancho de pulso terminado


Foto006


Oscilador a cristal en 7200 khz y etapa exitadora de 10 watts, el diseño de esta placa originalmente fue el popular micro hobby N 2 de Norberto LU8EHA , la cual luego de varias pruebas fue modificada quedando de la siguiente manera :


un transistor BC547 como oscilador a cristal luego viene una etapa que cuadra la onda senoidal del oscilador tambien formada por un BC547 y finalmente un par complementario de salida formado por un BD139 y BD 140 .


Pronto subire el circuito


lab_ref2


Diseño original de Norberto LU8EHA http://www.qsl.net/lu8eha/lab_ref2.html


Foto018


El exitador de 10 watts con IRF510 , originalmente este exitador era modulado por un modulador tipo serie, pero yo lo uso solo como exitador para un paso amplificador clase e de mayor potencia con IRFP 460.


Foto088


Otra vista del exitador de 10 watts.


Foto008


Vista del modulo de potencia, en primer plano la bobina de la red L adaptadora de impedancia de entrada al modulo, la bobina del tanque de salida debajo de esta una bateria de condensadores mica plata, en la parte superior de la fotografia se aprecia el choque del Drain de mosfet de rf .


Foto009


Uno de los transformadores del filtro de 75 khz.


Foto010


Bobina y condensadores de la red de salida rf.


Foto002


Face de ajuste el transmisor entregando 100 watts a la carga 50 ohms.


Foto001
